微機綜合保護裝置

您現在的位置：主頁 > 產品中心 > 多功能電力儀表 > 微機綜合保護裝置 >

變壓器差動保護裝置,DH93綜保

產品詳細參數

使用操作說明

生產實拍與資質

售前售后須知

松野電氣是專業生產差動保護,DH93變壓器差動保護裝置,綜保的廠家,隔離技術,性能穩定可靠,抗干擾能力強,豐富的差動保護裝置生產經驗
一、差動保護,DH93變壓器差動保護裝置,綜保產品特點
①、全鋁機箱面板鋼琴拉絲、外觀精美
       采用全密封式結構、具有良好的抗震、防塵性能
       小型化設計、體積小、重量輕、安裝方便
②、采用獨特的可靠性設計、無可調元件、裝置穩定性好、抗干擾性能強
③、全漢化液晶顯示、人機界面清晰易懂、操作整定極為方便
④、裝置供電電源為交直流兩用 AC/ DC 220 V
裝置操作電源為DC220V
如需 AC220V、DC110V、AC110V 需訂貨時注明
⑤、具有RS485總線串行通信口、并集成了Modbus 標準通信規約
⑥、可記錄150條事件順序記錄功能、數據掉電不丟失
⑦、具備完善的自檢功能、完整的異常記錄、事件記錄、
      操作記錄、所有信息掉電保持
⑧、外形小巧精細、結構合理、采用高等級、高品質的元器件
及多層板技術和SMT工藝、具有很高的電氣性能
⑨、內部集成零序電流（電壓）合成算法、可外加零序也可不外加零序 CT （PT）、
實現零序過流電壓保護。
     采用精密合成算法、可通過按Menu操作來實現
      V-V接法和Y 型接法通用。
⑩、具有完整的斷路器操作回路、超低功耗。

①、額定工作電壓
         AC 220V、DC220V 或 DC110V（訂貨注明）
         操作回路電源
         DC 220V （DC110V、AC220V、AC110V、訂貨注明）
②、額定技術數據
        交流電流：5A或1A （訂貨注明）
        交流電壓：400V或100V（訂貨注明）
        頻   率：50Hz
③、功率消耗
        工作電源：正常工作時、不大于5W、
                          保護動作時、不大于10W、
        交流電流回路：
                            ＜1 VA/相（IN = 5A）
                              ＜0.5VA/相（IN = 1A）
        交流電壓回路：＜0.5VA / 相
④、精確工作范圍
         電    流：0.04 In ~ 20 In
         電    壓：0.4V ~ 1.2Un
         頻    率：0.9 Fn ~ 1.1 Fn
         時    間：0 ~ 100s
⑤、保護部分精度
         定值精度：≤±5%
         時間精度：＜±1% 整定時間+35ms
         整組動作時間：≤35ms
         頻率精度：≤0.01Hz
⑥、測控部分精度
         交流量精度：≤±0.2%
         有功、無功：≤±0.5%
⑦、開關量輸入
         輸入類型：無源、
         光電隔離輸入數量：8路
         工作電壓：AC220V、DC220V 或 DC110V
⑧、開出接點容量
         a、出口繼電器
         觸點額定載流容量：250VAC / 220V DC 、5A
         輸出類型：無源（空接點）
         b、信號繼電器
         觸點額定載流容量：250VAC / 220V DC 、5A
         輸出類型：無源（空接點）
⑨、通信接口
         數   目： 1
         電氣特性：RS485
         通訊協議： Modbus
         地    址：1~99、
         波特率：≤ 9600 bps
         通信介質：雙絞線或光纖
差動保護,DH93變壓器差動保護裝置,綜保功能配置
1、產品型號：變壓器差動保護裝置SY-DH93T-KWh5000 BC
2、保護功能：差動速斷保護
               比例差動保護
              （CT 斷線閉鎖、二次諧波閉鎖）
               重瓦斯保護、告警
               輕瓦斯告警
               過溫保護、告警
               控制故障告警
3、輸入輸出：12路外部開關量輸入、
                          10 路交流模擬量輸入
                           7路開關量輸出
4、控制功能：斷路器遙控分、合閘
                          遠方操作閉鎖
                         斷路器防跳閉鎖控制
5、通訊功能：具有Rs485通訊串口
                          波特率 300 ~ 9600 可設置
                         支持 Modbus 和 IEC60 870-5-103 規約
6、適用范圍：常用110kV、66kV 、35kV 電壓等級以下變壓器差動保護

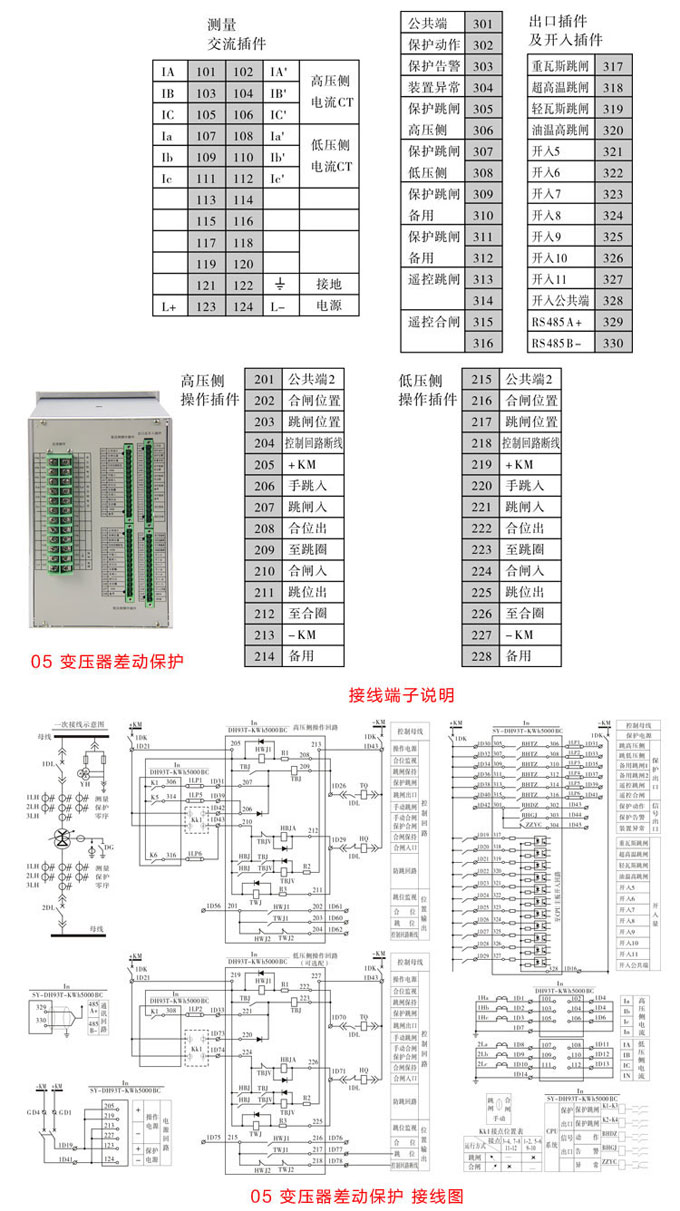

                          可以集中組屏安裝、也可在開關柜就地安裝全面支持變、配、所、綜合自動化系統 差動保護,DH93變壓器差動保護裝置,綜保細節展示1
